پاورپوینت معرفی اجزا و تجهیزات تابلو برق صنعتی با بررسی وظایف، انواع تابلوها و معرفی کامل قطعات داخلی شامل شینه، رله، PLC، کلید حرارتی و…
وظایف اصلی تابلو برق های صنعتی
تابلو برق صنعتی نقش بسیار کلیدی و اساسی در سیستم های برق رسانی مجموعه های صنعتی ایفا می کند. این نوع تابلوها وظیفه دارند جریان برق را به صورت کاملاً کنترل شده و ایمن در بخش های مختلف یک سیستم توزیع کرده و هم زمان از تجهیزات الکتریکی در برابر خطراتی مانند اضافه بار، اتصال کوتاه یا نوسانات شدید برق محافظت کنند. این عملکرد نه تنها از آسیب دیدن تجهیزات جلوگیری می کند، بلکه باعث افزایش عمر مفید دستگاه ها و کاهش توقف های ناخواسته در فرآیند تولید می شود.
از دیگر وظایف مهمی که تابلو برق صنعتی به عهده دارد، فراهم کردن اطلاعات لحظه ای و هشدارهای ضروری برای اپراتور سیستم است. این تابلوها با استفاده از نمایشگرها، چراغ های هشداردهنده یا تجهیزات اندازه گیری، وضعیت عملکرد اجزا را به اطلاع نیروی انسانی می رسانند تا در صورت بروز اشکال، بتوان اقدامات اصلاحی لازم را سریع تر انجام داد.
دسته بندی انواع تابلو برق صنعتی
تابلوهای برق صنعتی براساس نوع کاربرد، سطح ولتاژ و میزان کنترل پذیری به گروه های مختلفی تقسیم می شوند. رایج ترین انواع این تابلوها شامل موارد زیر هستند:
- تابلو برق فشار ضعیف: برای توزیع برق در ولتاژهای پایین مورد استفاده قرار می گیرد و در بیشتر تاسیسات ساختمانی و صنعتی کاربرد دارد.
- تابلو برق فشار متوسط: بین سیستم های ولتاژ پایین و ولتاژ بالا قرار دارد و بیشتر در کارخانجات و پست های برق منطقه ای مورد استفاده قرار می گیرد.
- تابلو برق فشار قوی: مخصوص انتقال برق در ولتاژهای بالا بوده و کاربرد آن بیشتر در نیروگاه ها و مراکز توزیع اصلی است.
- تابلو برق کنترل: برای مدیریت فرمان ها، کنترل فرآیندها و اتوماسیون صنعتی مورد استفاده قرار می گیرد و معمولاً در کنار تابلوهای قدرت نصب می شود.
- تابلو برق توزیع: وظیفه ی تقسیم برق به مدارهای مختلف مصرف کننده را بر عهده دارد و به عنوان یکی از پایه ای ترین تابلوها در هر مجموعه شناخته می شود.
بررسی اجزا و تجهیزات به کار رفته در تابلو برق صنعتی

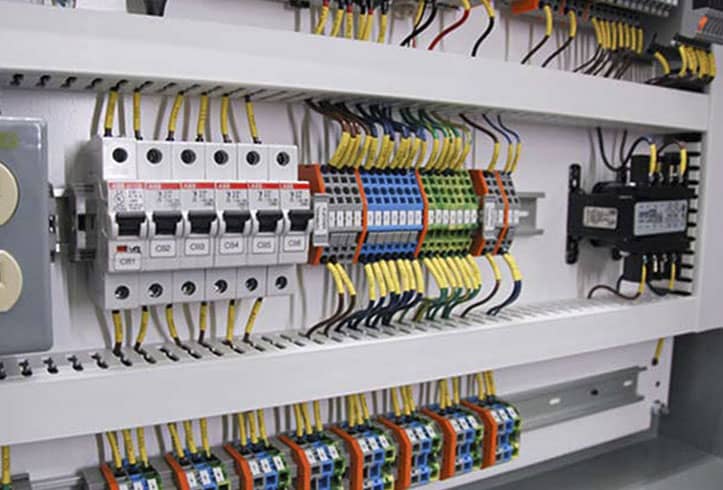

تمامی اجزای تشکیل دهنده ی تابلو برق صنعتی درون محفظه ای فلزی قرار می گیرند تا در برابر خطرات محیطی، گردوغبار، ضربه و تماس مستقیم با جریان برق، ایمن باشند. این محفظه با توجه به نوع تابلو، طراحی و تجهیزات داخلی آن می تواند ابعاد، جنس و مقاومت متفاوتی داشته باشد. بخش هایی نظیر کلیدهای قطع و وصل، سوئیچ ها، تجهیزات حفاظتی، قطعات الکترونیکی، ترمینال ها، رله ها و نمایشگرهای دیجیتال، از جمله اجزای اصلی هستند که بسته به نوع کاربری تابلو در آن تعبیه می شوند.
در هر مدل از تابلو برق، این اجزا عملکرد خاص خود را دارند. برخی از آن ها مسئول مدیریت جریان برق هستند، برخی دیگر وظیفه ارسال فرمان های کنترلی را بر عهده دارند، و تعدادی نیز برای نمایش مقادیر الکتریکی و وضعیت سیستم مورد استفاده قرار می گیرند. با شناخت دقیق این اجزا، می توان در نگهداری و تعمیر تابلوها عملکرد بهتری داشت و از بروز اختلالات ناگهانی جلوگیری کرد.
در این مقاله قصد داریم تا اجزای داخلی انواع تابلو برق صنعتی را به صورت دقیق معرفی کنیم و وظیفه ی هر یک را به طور مفصل مورد بررسی قرار دهیم. اگر علاقه مند به آشنایی بیشتر با ساختار و عملکرد این تابلوها هستید، پیشنهاد می کنیم مطالعه ی کامل محتوای تخصصی ما درباره انواع تابلو برق های صنعتی را از دست ندهید.
فهرست مطالب:
شینه Busbar
کنتاکتورکلید محافظ جانمقره nsulator
فیوزرله حفاظتی
ترمینالبی متالپوش
باتنترانسفورماتور
مدارشکن چراغ های هشدار و سیگنالPLC
کلیدی مینیاتور MCB
تایمرHMI
کلید حرارتی
داکت کابل
