فیبر نوری
پس از اختراع لیزر در سال ۱۹۶۰ میلادی ، ایده بکارگیری فیبر نوری برای انتقال اطلاعات شکل گرفت . خبرساخت اولین فیبر نوری در سال ۱۹۶۶ همزمان در انگلیس و فرانسه با تضعیفی برابر با ؟ اعلام شد که عملاً در انتقال اطلاعات مخابراتی قابل استفاده نبود تا اینکه در سال ۱۹۷۶ با کوشش فراوان پژوهندگان، تلفات فیبر نوری تولیدی شدیداً کاهش داده شد و به مقداری رسید که قابل ملاحظه با سیم های هم محور بکار رفته در شبکه مخابرات بود .

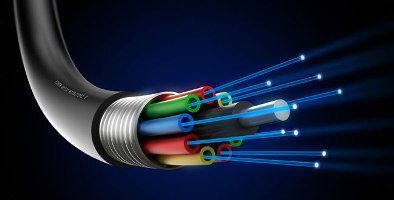

فیبر نوری از پالس های نور برای انتقال داده ها از طریق تارهای سیلکون بهره می گیرد . یک کابل فیبرنوری که کمتر از یک اینچ قطر دارد می تواند صدها هزار مکالمه صوتی را حمل کند . فیبرهای نوری تجاری ظرفیت ۵/۲ گیگابایت در ثانیه تا ۱۰ گیگابایت در ثانیه را فراهم می سازند . فیبر نوری از چندین لایه ساخته می شود . درونی ترین لایه را هسته می نامند . هسته شامل یک تار کاملاً بازتاب کننده از شیشه خالص (معمولاً) است . هسته در بعضی از کابل ها از پلاستیک کاملاً بازتابنده ساخته می شود ، که هزینه ساخت را پایین می آورد . با این حال ، یک هسته پلاستیکی معمولاً کیفیت شیشه را ندارد و بیشتر برای حمل داده ها در فواصل کوتاه به کار می رود . حول هسته بخش پوسته قرار دارد ، که از شیشه یا پلاستیک ساخته می شود . هسته و پوسته به همراه هم یک رابط بازتابنده را تشکیل می دهند که باعث می شود که نور در هسته تابیده شود تا از سطحی به طرف مرکز هسته باز تابیده شود که در آن دو ماده به هم می رسند . این عمل بازتاب نور به مرکز هسته را (بازتاب داخلی کلی) می نامند . قطر هسته و پوسته با هم حدود ۱۲۵ میکرون است (هر میکرون معادل یک میلیونیم متر است ) ، که در حدود اندازه یک تار موی انسان است . بسته به سازنده، حول پوسته چند لایه محافظ ، شامل یک پوشش قرار می گیرد .
یک پوشش محافظ پلاستیکی سخت لایه بیرونی را تشکیل می دهد . این لایه کل کابل را در خود نگه می دارد ، که می تواند صدها فیبر نوری مختلف را در بر بگیرد . قطر یک کابل نمونه کمتر از یک اینچ است .
از لحاظ کلی ، دو نوع فیبر وجود دارد : تک حالتی و چند حالتی . فیبر تک حالتی یک سیگنال نوری را در هر زمان انتشار می دهد ، در حالی که فیبر چند حالتی می تواند صدها حالت نور را به طور همزمان انتقال بدهد .
فیبر نوری در ایران
در ایران در اوایل دهه ۶۰ ، فعالیت پژوهشی در زمینه فیبر نوری در پژوهشگاه ، بر پائی مجتمع تولید فیبر نوری در پونک را در پی داشت و عملاً در سال ۱۳۷۳ تولید فیبر نوری با ظرفیت ۵۰۰۰۰کیلومتر در سال در ایران آغاز شد. فعالیت استفاده از کابل های نوری در دیگر شهرهای بزرگ ایران آغاز شد تا در آینده نزدیک از طریق یک شبکه ملی مخابرات نوری به هم بپیوندند.
فیبر نوری یک موجبر استوانه ای از جنس شیشه یا پلاستیک است که دو ناحیه مغزی و غلاف با ضریب شکست متفاوت و دو لایه پوششی اولیه و ثانویه پلاستیکی تشکیل شده است. برپایه قانون اسنل برای انتشار نور در فیبر نوری شرط : می بایست برقرار باشد که به ترتیب ضریب شکست های مغزی و غلاف هستند. انتشار نور تحت تاثیر عواملی ذاتی و اکتسابی دچار تضعیف می شود. این عوامل عمدتاً ناشی از جذب فرابنفش، جذب فروسرخ، پراکندگی رایلی، خمش و فشارهای مکانیکی بر آنها هستند. منحنی تغییرات تضعیف بر حسب طول موج در شکل زیر نشان داده شده است. سیستم های مخابرات فیبر نوری گسترش ارتباطات و راحتی انتقال اطلاعات از طریق سیستم های انتقال و مخابرات فیبر نوری یکی از پر اهمیت ترین موارد مورد بحث در جهان امروز است. سرعت دقت و تسهیل از مهم ترین ویژگی های مخابرات فیبر نوری می باشد. یکی از پر اهمیت ترین موارد استفاده از مخابرات فیبر نوری آسانی انتقال در فرستادن سیگنال های حامل اطلاعات دیجیتالی است که قابلیت تقسیم بندی در حوزه زمانی را دارا می باشد. این به این معنی است که مخابرات دیجیتال تامین کننده پتانسیل کافی برای استفاده از امکانات مخابره اطلاعات در پکیجهای کوچک انتقال در حوزه زمانی است. برای مثال عملکرد مخابرات فیبر نوری با توانایی ۲۰ مگاهرتز با داشتن پهنای باد ۲۰ کیلوهرتز دارای گنجایش اطلاعاتی ۱,۰% می باشد. امروزه انتقال سیگنالها به وسیله امواج نوری به همراه تکنیکهای وابسته به انتقال شهرت و آوازه سیستم های انتقال ماهوارهای را به شدت مورد تهدید قرار داده است. دیر زمانی است که این مطلب که نور می تواند برای انتقال اطلاعات مورد استفاده قـرار گیرد به اثبات رسیده است و بشـر امـروزه توانسته است که از سرعت فوق العـاده آن به بهترین وجه استفاده کند. در سال ۱۸۸۰ میلادی الکساندر گراهام بل ۴ سال بعد از اختراع تلفن موفق به اخذ امتیاز نامه خود در زمینه مخابرات امواج نوری برای دستگاه خود با عنوان فوتو تلفن گردید، در ۱۵ سال اخیر با پیشرفت لیزر به عنوان یک منبع نور بسیار قدرتمند و خطوط انتقال فیبرهای نوری فاکتورهای جدیدی از تکنولوژی و تجارت بهتر را برای انسان به ارمغان آورده است. مخابرات فیبر نوری ابتدا به عنوان یک مخابرات از راه دور قراردادی تلقی می شد که در آن امواج نوری به عنوان حامل یک یا چند واسطه انتقال استفاده می شد. با وجود آنکه امواج نوری حامل سیگنالهای آنالوگ بودند اما سیگنالهای نوری همچنان به عنوان سیستم مخابرات دیجیتال بدون تغییر باقی مانده است. از دلایل این امر می توان به موارد زیر اشاره کرد : ۱) تکنیکهای مخابرات در سیستم های جدید مورد استفاده قرار می گرفت. ۲) سیستم های جدید با بالاترین تکنولوژی برای داشتن بیشترین گنجایش کارآمدی سرعت و دقت طراحی شده بود. ۳) انتقال به کمک خطوط نوری امکان استفاده از تکنیکهای دیجیتال را فراهم می ساخت. این مطلب نیاز انسان را به دسترسی به مخابره اطلاعات را به صورت بیت به بیت پاسخگو بود.
توانایی پردازش اطلاعات در حجم وسیع : از آنجایی که مخابرات فیبر نوری دارای کارایی بالاتری نسبت به سیمهای مسی سنتی هستند بشر امروزی تمایل چندانی برای پیروی از سنت دیرینه خود ندارد و توانایی پردازش حجم وسیعی از اطلاعات در مخابره فیبر نوری او را مجذوب و شیفته خود ساخته است.
آزادی از نویزهای الکتریکی : بافت یک فیبر نوری از جنس پلاستیک یا شیشه به دلیل رسانندگـی انتخاب می شود. در نتیجه یک حامـل موج نـوری مـی تواند از پتـانسیل مـوثـر
میدانهای الکتریکی در امان باشد. از قابلیت های مهم این نوع مخابرات می توان به امکان عبور کابل حامل موج نوری از میان میدان الکترومغناطیسی قوی اشاره کرد که سیگنالهای نام برده بدون آلودگی از پارازیت های الکتریکی و یا سیگنالهای مداخله گر به حداکثر کارایی خود خواهند رسید.
فیبرهای نوری نسل سوم
طراحان فیبرهای نسل سوم، فیبرهایی را مد نظر داشتند که دارای کمترین تلفات و پاشندگی باشند. برای دستیابی به این نوع فیبرها، محققین از حداقل تلفات در طول موج ۵۵/۱ میکرون و از حداقل پاشندگی در طول موج ۳/۱ میکرون بهره جستند و فیبری را طراحی کردند که دارای ساختار نسبتاً پیچیده تری بود. در عمل با تغییراتی در پروفایل ضریب شکست فیبرهای تک مد از نسل دوم، که حداقل پاشندگی آن در محدوده ۳/۱ میکرون قرار داشت، به محدوده ۵۵/۱ میکرون انتقال داده شد و بدین ترتیب فیبر نوری با ماهیت متفاوتی موسوم به فیبر دی.اس.اف ساخته شد.
کاربردهای فیبر نوری
کاربرد در حسگرها : استفاده از حسگرهای فیبر نوری برای اندازه گیری کمیت های فیزیکی مانند جریان الکتریکی، میدان مغناطیسی، فشار، حرارت، جابجایی، آلودگی آب های دریا، سطح مایعات، تشعشعات پرتوهای گاما و ایکس در سال های اخیر شروع شده است. در این نوع حسگرها، از فیبر نوری به عنوان عنصر اصلی حسگر بهره گیری می شود بدین ترتیب که ویژگی های فیبر تحت میدان کمیت مورد اندازه گیری تغییر یافته و با اندازه شدت کمیت تاثیرپذیر می شود.
کاربردهای نظامی : فیبر نوری کاربردهای بی شماری در صنایع دفاع دارد که از آن جمله می توان برقراری ارتباط و کنترل با آنتن رادار، کنترل و هدایت موشک ها، ارتباط زیردریاییها ( هیدروفون ) را نام برد.
کابردهای پزشکی : فیبر نوری در تشخیص بیماری ها و آزمایشهای گوناگون در پزشکی کاربرد فراوان دارد که از آن جمله می توان چنده سنجی ( دزیمتری ) غدد سرطانی، شناسایی نارسایی های داخلی بدن، جراحی لیزری، استفاده در دندانپزشکی و اندازه گیری مایعات و خون نام برد.
فن آوری ساخت فیبرهای نوری
برای تولید فیبر نوری،نخست ساختار آن در یک میله شیشه ای موسوم به پیش سازه از جنس سیلیکا ایجاد می گردد و سپس در یک فرایند جداگانه این میله کشیده شده تبدیل به فیبر می شود. از سال ۱۹۷۰ روش های متعددی برای ساخت انواع پیش سازه ها به کار رفته است که اغلب آنها بر مبنای رسوب دهی لایه های شیشه ای در داخل یک لوله به عنوان پایه قرار دارند.
فهرست
فصل ۱
فیبر نوری ۲
فصل ۲ ۱۴
سیستمهای مخابراتی ۱۵
مدولاتور ۱۶
تزویج کننده مدولاتور ۱۹
کانال اطلاعات ۲۰
پردازشگر سیگنال ۲۳
محاسبه سطوح توان بر حسب دسیبل ۳۲
فصل ۳ ۳۵
طبیعت نور ۳۶
طبیعت ذره ای نور ۳۸
مزایای تارها ۳۹
کاربردهای مخابرات تار نوری ۴۶
فصل ۴ ۶۳
ساختارهای مخابرات ۶۵
برج های خودپشتیبان ۶۵
سازمان ماهواره ای ارتباطات ۷۱
شرکت PANAM SMAT ۷۲
اتحادیه ارتباطات تلفنی بین الملل ۷۴
کنسول ITU ۷۵
بخش ارتباطات رادیویی ۷۵
